螺旋板式换热器现场安装流程与基础要求
来源： 浏览量：13 发布时间：2026.06.15

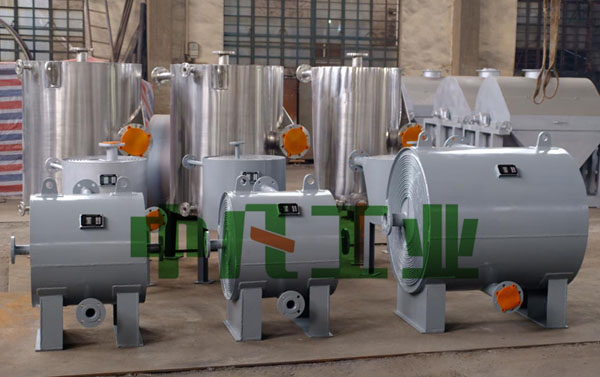

螺旋板式换热器是一种高效紧凑型换热设备，凭借传热系数高、流道不易堵塞、阻力损耗小、结构坚固耐用等突出优势，广泛应用于化工、石油、冶金、食品、医药、暖通及污水处理等工业领域，适用于液-液、气-液多种介质的热量交换工况。设备运行效果与使用寿命直接取决于现场安装质量，规范的基础施工、标准化的安装流程以及严谨的调试验收，是杜绝设备泄漏、振动、换热效率不足、局部应力损坏等问题的核心保障。本文结合工业施工规范与现场实操经验，系统梳理螺旋板式换热器的安装基础要求、完整施工流程及关键控制要点，为现场施工、设备运维及质量验收提供技术依据。
一、设备安装基础核心要求
基础是保障螺旋板式换热器稳定运行、规避形变应力的关键，设备安装前必须完成基础施工与复测校验，所有参数需符合设计图纸及行业安装规范，严禁带缺陷施工。
（一）基础材质与环境要求
换热器基础优先采用高强度钢筋混凝土浇筑，混凝土强度等级不得低于C25，整体结构需具备足够承载力，可完全承受设备自重、介质重量、管道荷载及运行振动荷载，杜绝沉降、开裂、变形等问题。安装场地需平整坚实、通风良好，远离高温热源、腐蚀性污染源及剧烈振动设备。设备四周需预留充足操作与检修空间，顶部无遮挡，侧面预留拆装、清洗、检修通道，地面配套排水坡度与地漏设施，便于设备试压排水、日常清洁及故障检修。同时，场地需做好防腐、防渗处理，适配化工、污水等特殊工况的介质环境。
（二）基础尺寸与精度偏差要求
基础施工精度直接决定设备安装平整度与对接精度，现场复测需严格执行以下偏差标准：基础整体平面度偏差≤2mm/m，全长累计偏差不超过10mm，无凸起、凹陷、裂缝、起砂等质量缺陷。预留地脚螺栓孔中心位置偏差≤±10mm，孔深度偏差控制在0~+20mm，孔垂直度偏差≤5mm/m，孔洞内部清洁无杂物、积水。若为预埋地脚螺栓基础，螺栓中心位置偏差≤±2mm，螺栓露出基础长度偏差为+10~+30mm，螺栓螺纹完好无锈蚀、无损伤，全程佩戴保护套防护。基础浇筑完成后需充分养护，达到设计强度后方可开展设备吊装安装作业。
（三）地脚螺栓与垫铁安装要求
地脚螺栓安装需垂直预埋，埋设深度符合设计标准，埋设后固定牢固，浇筑混凝土时避免位移、偏斜，确保螺栓与基础结合紧密、受力均匀。设备底座两侧必须配套设置垫铁组，优先采用平垫铁搭配斜垫铁组合结构，垫铁摆放平整、贴合紧密，无悬空、松动现象。垫铁安装不得阻碍设备运行热膨胀，设备找平后，斜垫铁与底座点焊固定，但严禁与平垫铁、基础滑板焊死，预留设备热胀冷缩形变空间，避免运行中产生附加应力损坏设备本体。每组垫铁数量不超过3块，摆放位置贴合底座受力点位，保证设备荷载均匀传递至基础。
二、螺旋板式换热器完整现场安装流程
螺旋板式换热器现场安装需遵循“前期准备→基础复核→设备就位找平→管道对接→密封校验→试压调试→竣工验收”的标准化流程，分步施工、逐道验收，杜绝工序遗漏与违规操作。
（一）安装前期准备
前期准备分为设备检查、机具准备、现场清理三项核心工作。首先开展设备开箱检验，核对设备型号、规格、参数与设计图纸一致，检查换热器本体、进出口接口、封头、法兰等部位无变形、裂纹、磕碰损伤，流道内部无杂物、锈蚀，密封垫片、紧固件等配件齐全完好，接口防护封堵完整，核对产品合格证、检测报告等技术资料，做好开箱记录存档。其次准备吊装设备、水平仪、扳手、试压泵、压力表等施工机具，所有计量器具需校验合格、在有效期内，吊装绳索、吊具承载力满足设备吊装需求。***后清理安装基础及周边场地，清除基础表面浮浆、杂物、积水，平整施工区域，划分作业范围，保障施工安全与操作空间。
（二）基础复测与预处理
设备就位前必须对完工基础进行全面复测，严格核对基础尺寸、标高、平整度、地脚螺栓（孔）位置等核心参数，确认所有偏差符合规范要求。对基础表面进行打磨找平，去除凸起部位，修补细微凹陷，保证设备底座与基础、垫铁贴合密实。若基础存在超标偏差、开裂、强度不足等问题，必须整改合格后再进行后续施工，严禁带病安装。复测完成后填写基础复测记录表，留存验收资料。
（三）设备吊装与就位
根据设备重量、尺寸选用匹配的吊装方案，采用平稳吊装方式，严禁单点硬吊、倾斜吊装、拖拽设备，避免设备本体变形、接口受损、防腐层脱落。吊装过程匀速缓慢，避免碰撞基础、支架及周边设备。设备落位时精准对位地脚螺栓，缓慢放置于垫铁组上方，初步调整设备位置，保证设备摆放端正、受力均匀，落位后临时固定，防止偏移倾倒。对于多台重叠安装的换热器，需遵循先下层后上层、先主设备后辅助设备的顺序施工，保证层间间距与安装精度符合设计要求。
（四）设备找平与固定
设备初步就位后，利用精密水平仪、塞铁片配合垫铁组进行精准找平调平。严格控制设备水平度，纵向、横向水平偏差均≤1mm/m，设备标高偏差符合设计规范，确保设备整体水平、无倾斜。设备找平到位后，微调地脚螺栓位置，均匀拧紧螺母，固定设备底座，所有螺栓紧固力度一致，避免局部受力不均。随后对斜垫铁与底座进行点焊固定，保留热膨胀余量，禁止全焊死结构。固定完成后再次复核水平度与标高，确认无偏差、无松动，做好找平验收记录。
（五）系统管道对接安装
管道对接是安装核心工序，直接影响设备密封性与运行稳定性。管道安装前需清理管内杂物、铁锈、油污，保证管路洁净通畅。对接时严格遵循工艺要求，保证介质流向正确，设备双流程需保持逆流换热状态，***大化提升换热效率。管道法兰与设备法兰对接需平行同心，垫片居中放置、无偏移、无褶皱，螺栓对角均匀分次紧固，严禁单边一次性紧固，避免法兰变形、密封失效。
安装过程核心禁忌：严禁管道强行对口、硬拉对接，不得对设备接口产生轴向、径向附加应力；高温、高压工况需配套安装膨胀节、支架，利用管道走向吸收设备热膨胀形变，杜绝设备运行中因热胀冷缩产生应力开裂、泄漏问题。所有外接管道需独立设置支架、吊架，设备本体不得承受管道荷载、阀门荷载及外力拉扯。
（六）辅助配件安装
根据工艺设计完成配套配件安装，介质进口端必须安装过滤器，防止杂质、纤维杂物进入换热器流道，造成流道堵塞、换热效率下降甚至设备磨损损坏。按要求安装压力表、温度计、排气阀、排污阀等附件，仪表安装位置精准、固定牢固，阀门启闭灵活、密封可靠。低温、高温工况设备需按设计完成保温、保冷施工，保温层贴合紧密、无空鼓、无破损，杜绝能量损耗、结露结冰问题。
（七）压力试验与密封性检测
设备及管道安装完成后，必须进行水压试验（常规工况）或气密性试验（禁水、易燃易爆工况），严禁未试压直接投用。试验前关闭设备进出口排污阀、放空阀，缓慢升压，升压过程分阶段进行，避免瞬间高压冲击损坏设备。水压试验压力为设备设计压力的1.25倍，稳压30分钟以上，全程观察设备本体、法兰接口、焊缝、管道连接处无渗漏、无冒汗、无变形、无异常声响，压力降符合规范要求即为合格。试压完成后缓慢泄压，彻底排净设备及管道内积水、杂物，干燥清理流道内部。若发现渗漏、压力超标下降等问题，泄压后整改返工，复检合格后方可进入下一步工序。
（八）系统调试与竣工验收
试压合格后开展系统空载、负载调试。首先进行空载试运行，检查设备无振动、无异响、无渗漏，管道、阀门、仪表运行正常。随后通入介质进行带负荷调试，逐步调节介质流量、温度、压力，观察换热效果、设备运行状态，核对进出口介质温度、压力参数符合设计工艺指标，设备运行平稳、无异常振动、无泄漏、无阻力超标问题。调试完成后，整理全套施工资料，包括基础复测记录、设备开箱记录、安装记录、试压报告、调试记录、合格证及技术说明书等，逐项核对验收，验收合格后正式投入运行。
三、现场安装关键控制要点与禁忌
（一）热膨胀控制要点
螺旋板式换热器冷热态形变差异明显，安装全程需预留热膨胀余量，垫铁、底座、管道系统均不得限制设备自由伸缩。管道柔性配置合理，膨胀节、伸缩装置安装到位，杜绝刚性连接导致的设备开裂、法兰渗漏、管道变形等故障。
（二）应力控制禁忌
严禁设备承受管道重量、外力拉扯、强行对口应力，所有管道荷载必须由独立支架承担。设备找平固定后不得随意敲击、撬动本体，避免结构形变、密封失效。
（三）密封安装要点
法兰密封垫片规格型号匹配工况，安装前检查垫片无破损、老化、变形，法兰接触面平整洁净、无划痕、无杂质。螺栓紧固遵循对角均匀分次紧固原则，力度适中、均匀一致，杜绝偏紧、偏松导致的渗漏问题。
（四）清洁防堵要求
安装全过程保持设备流道、管道内部洁净，严防焊渣、泥沙、杂物残留。进口过滤器必须规范安装，试运行前彻底冲洗系统，避免杂物堵塞螺旋流道，影响换热效率与设备使用寿命。
四、结语
螺旋板式换热器的安装质量直接决定设备换热效率、运行稳定性与使用寿命，基础施工的精度、安装流程的规范性、细节管控的严谨性缺一不可。现场施工必须严格遵循设计图纸与行业规范，严格落实基础精度、找平固定、管道对接、试压调试等核心工序，严控热膨胀、附加应力、密封失效、流道堵塞等常见问题。通过标准化、规范化的安装施工，可有效保障换热器高效、稳定、安全长期运行，充分发挥设备节能、高效、耐用的核心优势，为工业换热系统稳定运行筑牢基础。
-
