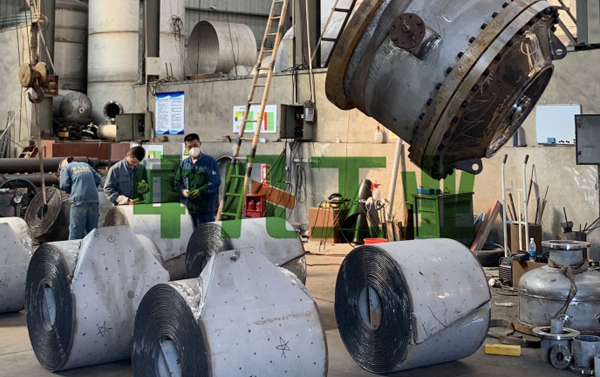

螺旋板换热器管板开裂原因深度剖析

在现代工业生产中，螺旋板换热器作为关键的热交换设备，广泛应用于化工、石油等领域。然而，其管板开裂问题却频发，严重影响设备正常运行与生产安全。本文将从管板材料、腐蚀介质、管板组织、断口及腐蚀产物、应力腐蚀等方面，深入剖析螺旋板换热器管板开裂的原因。

1、管板材料

管板采用 20R 钢经锻造处理制成，直径达 1.5m，厚度为 200mm。管板与管道之间通过胀焊结合的方式进行连接。在实际应用中发现，螺旋板换热器的管板上普遍存在众多裂纹，且管板上半部分的裂纹分布相对集中。这些裂纹主要起始于管板与管束接头之间的间隙，随后从管束向管板呈环向和径向延伸。

2、腐蚀介质

该设备所接触的腐蚀介质成分复杂，主要包含来自钢本身的 Fe、Cu，源于油品的 C 和 S，以及来自硅铝酸盐裂化催化剂的 O、Si、Al 等元素组成的腐蚀物。一旦管板出现开裂，管道内的油品渗入裂纹，将产生强烈的腐蚀作用。

3、管板组织

对螺旋板换热器管板断口进行观察，可见断口平整，呈灰色，无明显塑性变形特征，判定为脆性断裂。裂缝从沟槽处萌生，以树枝状向外发散，尾部尖锐；瞬时断裂区的宏观断口平整，形貌清晰。从宏观上看，裂纹具有应力腐蚀裂纹的典型特征。

4、断口及腐蚀产物

利用扫描电镜对断口进行扫描观察发现，断口表面呈现断裂单元形态。在裂纹扩展区域，裂缝多起源于晶粒中的非金属夹杂物或硬点。断口微观形貌如同河流图案，从小中心向周围扩展，裂纹短而弯曲，支流较少，呈连续扩展态势。螺旋板换热器管板的微裂纹呈树枝状分枝，裂纹尾部尖锐，且裂纹主要沿晶界扩展，并伴有少量穿晶现象，进一步表明该断裂近似于应力腐蚀断裂。

5、应力腐蚀

当管板承受应力作用时，金属表面的缺陷或夹杂物会形成微裂纹源。由于孔内外溶液难以对流和扩散，裂纹内金属离子与氢离子浓度不断升高。为维持电中性，裂纹外的硫阴离子会向裂纹内迁移，从而形成腐蚀性酸液，促使裂纹内的腐蚀过程持续进行自催化反应。此外，螺旋板换热器管板存在带状组织、夹杂物等缺陷，加之温差应力、制造应力、工作应力与残余应力的共同作用，使得管板内部应力水平较高。腐蚀产物分析结果显示，管板开裂后，管道内油品渗入裂纹，会进一步加速腐蚀进程。

螺旋板换热器管板开裂是材料特性、复杂腐蚀介质、不良组织状态、应力集中等多因素协同作用的结果。20R 钢材质固有缺陷与锻造加工后的残余应力，叠加腐蚀介质的侵蚀和运行过程中的各类应力，共同触发并加速了应力腐蚀开裂进程。这一研究成果不仅揭示了设备失效的本质原因，更为后续优化设计、改进制造工艺、制定针对性防护措施提供了重要依据。未来，仍需围绕材料性能提升、应力控制及腐蚀防护等方向持续探索，以保障螺旋板换热器的安全稳定运行，推动化工、石油等行业的高效发展。
