解决传热痛点：螺旋板式换热器分场景选型与优化方案

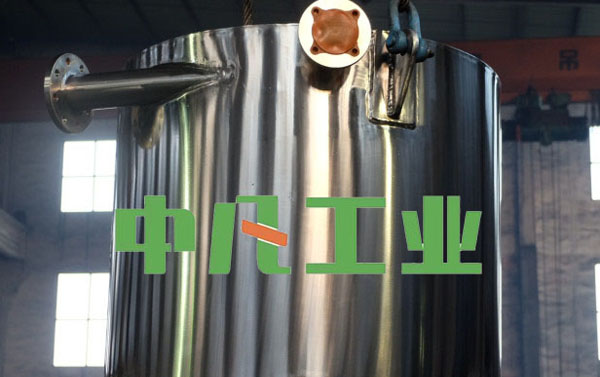

螺旋板式换热器凭借结构紧凑、传热效率高、抗堵塞能力强等优势，在化工、石油、食品、医药、暖通等多个行业广泛应用。然而，不同使用场景的介质特性、温度压力、工艺需求差异显著，若选型不当，不仅会导致传热效率低下、能耗飙升，还可能引发设备腐蚀、堵塞甚至安全事故。因此，基于实际工况精准选型，是发挥螺旋板式换热器性能优势的核心前提。本文将结合典型行业场景，拆解选型关键逻辑与实操要点。

一、选型核心原则：先明确“工况底线”

在进入具体场景选型前，需先锁定影响选型的四大核心参数，这是所有场景下的“通用底线”，也是后续选型的基础：

1.介质特性：决定材料与结构基础

•腐蚀性：若介质为强酸（如硫酸、盐酸）、强碱（如氢氧化钠溶液）或含氯离子的流体（如海水、盐水），需优先选择耐腐蚀材料。例如，化工行业处理酸性介质时，常选用316L不锈钢、钛材或哈氏合金；处理弱腐蚀介质（如冷却水），则可选用304不锈钢，平衡成本与耐腐蚀性。

•粘度与杂质：高粘度介质（如原油、糖浆）或含固体颗粒的流体（如污水、浆料），易在换热面沉积堵塞。此时需选择大通道间距的螺旋板（通常通道间距≥10mm），并搭配可拆式结构，方便后期清洗；若介质清洁度高（如医药行业的蒸馏水），则可选用小通道间距（5-8mm），提升传热效率。

•相变特性：若涉及蒸汽冷凝或液体沸腾（如化工蒸馏塔再沸、食品行业蒸发浓缩），需选择专门的“冷凝型”或“蒸发型”螺旋板，优化流道设计以适应相变过程中传热系数的剧烈变化。

2.温度与压力：框定设备设计边界

•温度范围：常规螺旋板式换热器适用温度为-40℃~300℃，若工况温度超过300℃（如石油炼化中的高温油浆换热），需选用耐高温材料（如耐热钢）并加厚螺旋板，避免高温变形；若涉及低温工况（如制冷系统中的冷媒换热），则需关注材料的低温韧性，防止脆裂。

•压力等级：螺旋板式换热器的设计压力通常≤2.5MPa，若工况压力超过此范围（如高压反应釜的换热系统），需谨慎评估——可通过增加螺旋板厚度、优化法兰密封结构提升承压能力，但需注意：压力越高，设备成本增幅越明显，此时需对比管壳式换热器的性价比。

3.传热负荷：确定设备尺寸核心依据

传热负荷（Q）是指单位时间内需要传递的热量，计算公式为Q=K×A×Δt（K为传热系数，A为换热面积，Δt为平均温差）。在已知Q的前提下，需结合介质的传热系数（如水的K值约为1000-3000W/(m²・℃)，粘稠油类的K值仅为200-500W/(m²・℃)），反推所需的换热面积A，进而确定螺旋板的直径、层数与长度。

4.工艺要求：匹配特殊功能需求

•是否需要清洗：若介质易结垢（如硬水换热、高粘度流体），需选择可拆式螺旋板式换热器，方便定期拆开清洗流道；若介质清洁且运行稳定（如医药行业的纯蒸汽冷凝），则可选用不可拆式（焊接式），提升设备密封性与承压能力。

•是否需要防串液：在食品、医药等对介质纯度要求极高的行业（如果汁杀菌、药液冷却），需选用“双壳程”或“隔离型”结构，避免两种介质因密封失效串液，污染产品。

二、典型行业场景选型：从工况细节到方案落地

不同行业的核心需求与风险点差异显著，需结合具体场景的“痛点”针对性选型，以下为五大主流行业的选型实例：

1.化工行业：抗腐蚀、耐高压是关键

典型场景：酸碱溶液冷却、溶剂回收、反应釜夹套换热

工况特点：介质多为强腐蚀（如盐酸、硝酸）、高温（150-250℃）、中高压（1.0-2.0MPa），部分介质含少量杂质（如反应副产物）。

选型方案：

•材料：优先选用316L不锈钢（耐酸碱）或钛材（强腐蚀工况，如氯碱行业）；

•结构：若介质含杂质，选用可拆式、大通道间距（12-15mm）结构，方便清理；若为纯净腐蚀性介质，选用焊接式提升承压；

•附加设计：增加“排污口”，定期排出沉积的杂质；对高温工况，在设备外壳增加保温层，减少热量损失。

案例：某化工企业处理20%盐酸溶液冷却（进口温度80℃，出口温度40℃，压力1.2MPa），选用316L不锈钢可拆式螺旋换热器，通道间距12mm，换热面积50㎡，运行1年未出现腐蚀或堵塞问题，传热效率较原管壳式提升25%。

2.石油石化行业：耐粘稠、抗结垢是核心

典型场景：原油加热、重油冷却、油田含油污水处理

工况特点：介质粘度高（原油粘度可达1000cP以上）、含蜡质或沥青质（易结垢）、温度波动大（常温-300℃），部分含沙粒等固体杂质。

选型方案：

•材料：选用碳钢（处理不含腐蚀的原油、重油）或耐候钢（户外油田工况，抗大气腐蚀）；

•结构：必须选用大通道间距（15-20mm）可拆式结构，流道设计为“不对称型”（原油侧通道宽，冷却水侧通道窄），减少粘稠介质的流动阻力；

•附加设计：在原油入口处设置“过滤筛网”，拦截沙粒；采用“逆流换热”方式（冷热介质逆向流动），提升平均温差，弥补高粘度介质传热系数低的缺陷。

注意：若工况温度超过300℃（如催化裂化装置的油浆换热），需选用耐热钢（如15CrMoR），并对螺旋板焊接处进行无损检测（UT/RT），防止高温开裂。

3.食品行业：卫生级、易清洗是前提

典型场景：果汁杀菌冷却、牛奶预热、糖浆浓缩、啤酒冷却

工况特点：介质为食品级流体（需符合FDA标准），要求无死角、易清洗，避免微生物滋生；温度多为中低温（5-120℃），压力较低（≤0.8MPa），介质清洁度高但部分含果肉、糖分（易附着结垢）。

选型方案：

•材料：与介质接触部分选用304或316L不锈钢，表面粗糙度Ra≤0.8μm（减少介质附着）；

•结构：可拆式卫生级结构，流道内壁打磨光滑，无焊接死角；密封件选用食品级硅橡胶或氟橡胶（符合FDA21CFRPart177）；

•附加设计：配备“在线清洗（CIP）接口”，可直接接入工厂CIP系统，定期清洗流道内的糖分、果肉残留；采用“顺流换热”（适用于果汁杀菌后快速冷却），避免温差过大导致果汁局部过热变质。

案例：某果汁厂处理苹果汁杀菌冷却（进口温度95℃，出口温度25℃，压力0.5MPa），选用316L不锈钢卫生级可拆式换热器，通道间距8mm，配备CIP接口，运行后果汁无异味、无污染，清洗周期从原设备的7天延长至15天。

4.医药行业：无菌、防串液是红线

典型场景：药液冷却、纯蒸汽冷凝、注射用水加热

工况特点：介质为药液、纯蒸汽或注射用水，需绝对无菌（符合GMP标准），严禁串液；温度多为中温（40-150℃），压力低（≤0.6MPa），介质纯度极高（无杂质）。

选型方案：

•材料：与介质接触部分选用316L不锈钢，表面进行电解抛光（Ra≤0.4μm），减少微生物附着；

•结构：不可拆式焊接结构（提升密封性，避免可拆式密封件的污染风险），或“双隔离层”结构（两层螺旋板之间设置隔离腔，即使内层泄漏，介质也不会直接串入另一侧）；

•附加设计：设备整体可进行蒸汽灭菌（SIP），满足GMP对无菌设备的要求；进出口管道采用快装接头，方便拆卸灭菌与检测。

注意：所有与介质接触的部件需提供“材质证明”与“无菌检测报告”，确保符合医药行业的严苛标准。

5.暖通与民用领域：高效、低成本是目标

典型场景：小区集中供暖的汽水换热、中央空调的冷却水换热、泳池水加热

工况特点：介质为水（自来水、冷却水、泳池水），温度低（5-100℃），压力低（≤0.8MPa），介质含少量杂质（如泥沙、水垢），对成本敏感，需兼顾效率与经济性。

选型方案：

•材料：选用普通碳钢（供暖水、冷却水，无腐蚀）或304不锈钢（泳池水，含少量氯离子，轻微腐蚀）；

•结构：可拆式或不可拆式均可（根据清洗需求），通道间距5-10mm（兼顾效率与成本），换热面积根据小区户数或空调冷负荷计算（如1万㎡小区供暖需换热面积约500-800㎡）；

•附加设计：在水入口处设置“除污器”，过滤泥沙；采用“逆流换热”提升效率，降低循环泵能耗。

三、选型误区与避坑指南：这些细节别忽略

在实际选型中，企业常因忽视细节导致“选型失准”，以下为三大常见误区及应对方案：

1.误区一：只看换热面积，忽视流道匹配

问题：部分企业仅根据传热负荷计算出换热面积后，直接选择对应面积的设备，却忽视介质粘度与流道间距的匹配——高粘度介质用小通道，导致流动阻力过大，泵耗飙升；低粘度介质用大通道，导致传热效率浪费。

避坑方案：根据介质粘度确定通道间距：粘度＜50cP（如水、轻油）选5-8mm；粘度50-500cP（如柴油、稀糖浆）选8-12mm；粘度＞500cP（如原油、重油）选12-20mm。

2.误区二：过度追求“耐腐材料”，忽视成本平衡

问题：部分企业无论介质腐蚀程度如何，均选用钛材等高价耐腐蚀材料，导致设备成本翻倍，却未带来相应的性能提升（如处理弱腐蚀的冷却水，用304不锈钢已足够，无需钛材）。

避坑方案：先通过“介质腐蚀速率测试”确定腐蚀等级：腐蚀速率＜0.1mm/年（弱腐蚀）选304不锈钢；0.1-0.5mm/年（中腐蚀）选316L不锈钢；＞0.5mm/年（强腐蚀）选钛材或哈氏合金。

3.误区三：忽视“清洗维护”，导致后期运维成本高

问题：部分企业在易结垢工况（如硬水换热、高粘度介质）中选用不可拆式换热器，后期无法清洗，只能定期更换设备，运维成本极高。

避坑方案：只要介质存在结垢、含杂质或需要定期检测的可能，优先选择可拆式结构；即使介质清洁，若设备运行周期超过5年，也建议选用可拆式，方便后期维护检修。

四、选型流程总结：四步实现精准匹配

1.工况调研：明确介质特性（成分、粘度、腐蚀性、杂质含量）、温度压力范围、传热负荷、工艺要求（清洗、无菌、防串液）；

2.参数匹配：根据介质特性选材料，根据粘度与杂质选通道间距和结构（可拆/不可拆），根据温度压力确定设计标准，根据传热负荷算换热面积；

3.方案优化：对比不同方案的成本（材料成本、运行能耗、运维成本）与性能（传热效率、使用寿命），选择“性价比较优”方案；

4.厂家验证：将参数提交给专业厂家，由厂家进行热力计算与结构设计验证，确保方案符合实际运行需求。

螺旋板式换热器的选型并非“一步到位”，而是需要结合工况细节动态调整。只有精准匹配介质特性、工艺需求与设备性能，才能较大限度发挥其传热效率高、能耗低、寿命长的优势，为企业生产降本增效提供有力支撑。
