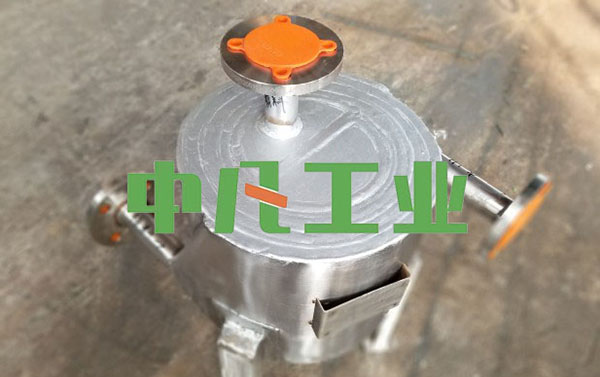

单台螺旋板换热器如何实现多流程换热？

单台螺旋板换热器实现多流程换热，核心是通过内部流道分隔、中心/端面密封结构、多螺旋板组合，让介质在单台设备内多次折返、分段换热，延长换热路径并提升效率。

一、常规双螺旋通道的多流程改造（较常用）

1. 端面/中心管密封+分程隔板（折返式多流程）

在标准双螺旋通道基础上，通过密封块、分程隔板、中心管分区，强制介质折返，形成2流程、3流程、4流程等。

·2流程（较常见）

- 一侧介质：从外周边入口进入，沿螺旋流到中心，被中心密封块阻挡，折返沿另一股螺旋流到外周边出口（1进1出，走2次螺旋）。

- 另一侧介质：仍为单流程（中心进、周边出，或周边进、中心出），与折返流形成多段逆流。

·3/4流程

- 在螺旋通道端面或径向加装多块分程隔板/盲板，将流道分段封闭，介质多次转向，实现3次、4次折返。

- 适用：流量小、需大温差、长停留时间的工况。

2. 可拆式结构的多流程（Ⅱ/Ⅲ型）

·Ⅱ型（可拆堵死型）：通道两端交错焊接密封，配合端盖盲板，可灵活设置折返点，实现多流程，且便于清洗。

·Ⅲ型（可拆贯通型）：一侧螺旋多流程折返，另一侧轴向贯通（如蒸汽冷凝），适合气-液、冷凝换热。

二、多螺旋板/多通道结构（多股流+多流程）

1. 星形中心隔板+多螺旋板（≥3通道）

·用星形/十字形中心隔板，将中心腔分成多个独立区，多块螺旋板卷制出3/4/多组螺旋通道。

·实现：

- 同介质多流程并联/串联：提升单台处理量，同时多次换热。

- 多介质同时换热：3种及以上介质在单台内分段换热（如热-冷1-冷2）。

2. 同心多螺旋+定距柱控制

·多层同心螺旋板，用定距柱保持通道间距，形成嵌套式多流道，内外流道可独立分程、多次折返。

三、多流程的典型组合方式（工程常用）

四、实现多流程的关键部件

1. 分程隔板/盲板：在螺旋端面、中心管、径向设置，阻断流道、强制转向。

2. 中心密封/分区结构：中心管内加隔板，封闭部分通道，引导折返。

3. 特殊端盖/法兰：可拆式端盖配合密封垫，灵活调整分程点，便于维护。

4. 定距柱/泡：支撑流道、保证间距，多流程下仍维持湍流状态。

五、多流程的优势与注意

·优势：延长换热路径、提升对数平均温差、强化湍流、单台替代多台串联、节省占地。

·注意：流程数增加会增大流阻，需匹配更高扬程泵；密封与隔板设计要可靠，避免串流。
