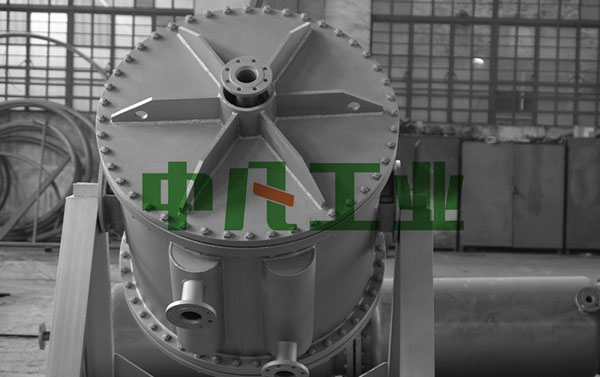

在螺旋式换热器（含螺旋板式、螺旋套管式等）的设计与应用中，螺旋体的核心尺寸——直径、板宽、卷制圈数，直接决定了换热面积的大小，进而深刻影响设备的换热效率、流动阻力、运行稳定性等关键性能。作为工业换热系统的核心构件，螺旋体的尺寸设计并非简单的参数叠加，而是需在换热需求、空间约束与能耗成本之间寻求更为合理的平衡。本文将系统拆解三大核心尺寸与换热面积的关联，剖析其对换热性能的内在影响，为螺旋式换热器的设计优化、选型适配提供理论支撑与实践参考。
一、核心尺寸与换热面积的内在关联：基础逻辑与计算依据
换热面积是衡量换热器换热能力的基础指标，对于螺旋体而言，其换热面积本质是螺旋通道内参与热量传递的有效接触面积，与直径、板宽、卷制圈数三者呈明确的量化关联，且相互影响、相互制约。结合工业标准与工程实践，螺旋体换热面积的核心计算逻辑可简化为：有效换热面积=螺旋通道展开长度×板宽×修正系数（修正系数用于补偿板厚、通道间隙等实际损耗），而螺旋通道展开长度则由直径与卷制圈数共同决定。
根据GB/T 28712.5‑2023《热交换器型式与基本参数 第5部分：螺旋板式热交换器》规定，螺旋体的公称直径基准于其外径，不可拆与可拆式螺旋板式换热器的公称直径上限已提升至2500mm，公称换热面积上限可达350㎡，这一标准更新也印证了核心尺寸对换热面积的决定性作用。同时，结合盘管换热面积计算方法可知，螺旋结构需引入1.1~1.3的修正系数，以补偿弯曲结构带来的换热损耗，而修正系数的取值与直径、卷制圈数直接相关。
二、三大核心尺寸对换热面积的具体影响
（一）螺旋体直径：决定换热面积的“空间边界”
螺旋体直径通常分为外径、内径与平均直径，其中平均直径是计算换热面积的核心参数（平均直径=（外径+内径）/2），其大小直接决定了单圈螺旋的展开长度，进而影响整体换热面积的上限值。在板宽与卷制圈数固定的前提下，螺旋体直径与换热面积呈正相关关系，但这种关联并非线性递增。
当螺旋体平均直径增大时，单圈螺旋的展开长度随之增加，每圈可提供的换热面积同步提升；同时，直径增大也会扩大螺旋通道的横截面空间，为流体流动提供更充足的通道，间接减少因通道狭窄导致的换热面积浪费。但需注意，直径并非越大越好：过大的直径会导致设备体积激增，占用更多工业空间，且会增加螺旋体的制造难度与材料损耗，不符合换热器紧凑化的发展趋势。根据工程实践，螺旋体直径的选择需匹配设备整体尺寸与安装场景，例如小型制药车间、海上石油平台等空间受限场景，通常选用小直径螺旋体，而大型炼化一体化项目中，可选用大直径螺旋体以满足较大的换热面积需求。
此外，直径还会影响螺旋通道的曲率，进而间接影响换热面积的有效利用率。如相关研究表明，螺旋直径减小时，通道曲率增大，离心力作用增强，流体扰动更剧烈，但会导致流动阻力上升，若阻力过大需缩小通道宽度，反而会抵消直径减小带来的扰动优势，降低换热面积的有效利用率。
（二）板宽：提升换热面积的“有效维度”
螺旋体板宽是指螺旋板（或螺旋管）的轴向宽度，是直接决定单位长度螺旋体换热面积的关键参数——在直径与卷制圈数固定时，板宽与换热面积呈严格的线性正相关关系，板宽每增加1倍，理论换热面积也会同步增加1倍（扣除板厚损耗后）。
板宽的提升，本质是增加了流体与换热面的接触宽度，让更多流体能够同时与换热面接触，减少流体在通道内的“无效流动”（即未充分接触换热面就流出通道的流体），从而提升换热面积的利用效率。例如，在相同直径与圈数的前提下，板宽为1.2m的螺旋体，其换热面积相对板宽为0.6m的螺旋体更高，适用于大流量、较高换热量的工况（如石油化工领域的原油加热）。
但板宽的增加也存在明显约束：板宽过大易导致螺旋体结构不稳定，卷制过程中易出现板片变形、偏移，进而造成通道间隙不均匀，反而降低换热面积的有效利用率；同时，板宽增大会增加流体在通道内的流动路程，导致流动阻力上升，增加泵体能耗。因此，板宽的设计需与流体流量、压力降要求匹配，结合NB/T 47048‑2015《螺旋板式热交换器》的相关规范，合理确定板宽与通道间距的比例，避免因板宽过大或过小影响换热效果。
（三）卷制圈数：优化换热面积的“数量保障”
卷制圈数是指螺旋体绕中心轴卷制的圈数，是决定螺旋通道总长度的核心因素——在直径与板宽固定的前提下，卷制圈数越多，螺旋通道的总展开长度越长，换热面积也就越大。这一关联可通过公式直观体现：螺旋通道总长度=π×平均直径×卷制圈数，进而推导得出换热面积与卷制圈数的正相关关系。
卷制圈数的增加，能够在不显著增大设备体积的前提下，有效延长流体在换热通道内的停留时间，让流体与换热面充分接触，充分发挥换热面积的作用。例如，通过Fluent软件数值模拟发现，在相同雷诺数下，随着螺旋卷制圈数的增加，截面努赛尔数增大，换热强化效果相对更明显。但卷制圈数并非越多越好：过多的圈数会导致螺旋通道过长、过窄，流体流动阻力急剧上升，甚至出现“流体滞留”现象，不仅会增加运行能耗，还可能导致换热面结垢加剧，反而降低换热效率；同时，圈数过多会增加螺旋体的制造难度，提高生产成本，且可能导致设备内部温度分布不均，影响运行稳定性。
工程实践中，卷制圈数的选择需结合换热面积需求与流动阻力要求，通常控制在3~15圈之间：小流量、较小换热量工况（如医药行业的药液冷却）选用较少圈数，大流量、较高换热量工况（如冶金行业的余热回收）选用较多圈数，同时需匹配直径与板宽，确保通道流畅性。
三、核心尺寸对换热性能的延伸影响：效率、阻力与稳定性
螺旋体的三大核心尺寸，不仅决定换热面积，更通过影响流体流动状态、温度分布、结构稳定性，间接影响换热器的整体换热性能，这种延伸影响往往是设计优化的关键考量因素。
（一）对换热效率的影响：协同作用，而非单一叠加
换热效率的核心是传热系数，而传热系数与换热面积、流体扰动程度、温度差密切相关，三大尺寸通过协同作用影响传热系数。直径减小、卷制圈数增加，会增大通道曲率与流体扰动，破坏传热边界层，提升传热系数，如将螺旋直径由70mm减小至40mm时，换热系数可由200 W/(m²·K)提升至225 W/(m²·K)；板宽增加则会提升流体与换热面的接触效率，减少温度梯度，进一步提升换热效率。
但需注意尺寸间的协同平衡：若仅增加卷制圈数而不调整直径，会导致通道过窄、扰动过度，反而增加阻力，降低流体流速，从而抵消传热系数提升的优势；若仅增大直径而不增加圈数，虽能扩大通道空间，但会降低流体扰动，导致传热系数相对下降，无法充分利用增大的换热面积。因此，较为合理的设计需实现“直径+板宽+圈数”的协同匹配，例如大直径搭配较多圈数与适中板宽，可兼顾较大换热面积与较高传热系数，符合工业换热器大型化、高效化的发展趋势。
（二）对流动阻力的影响：制约运行能耗的关键
流动阻力是螺旋式换热器运行能耗的主要来源，而三大尺寸均会直接影响阻力大小：卷制圈数越多，流体流动路程越长，阻力越大；板宽越大，流体流动截面越大，阻力越小；直径越小，通道曲率越大，离心力导致的扰动越剧烈，阻力越大。三者的相互作用，决定了设备的运行能耗水平。
例如，小直径、多圈数、宽板宽的组合，虽能提升换热面积与传热系数，但阻力会相对显著上升，需配备功率更大的泵体，增加运行成本；大直径、少圈数、窄板宽的组合，阻力较小，但换热面积与传热系数相对不足，难以满足较大换热量需求。工程设计中，需根据流体物性（粘度、密度）、流量要求，通过迭代计算，确定既能满足换热需求，又能将阻力控制在合理范围的尺寸组合，避免因阻力过大导致能耗激增，或因阻力过小导致换热效率不足。
（三）对运行稳定性的影响：结构与工况的双重适配
螺旋体的尺寸设计直接影响设备的结构稳定性与运行可靠性。板宽过大、圈数过多，会导致螺旋体重量增加，结构刚度下降，运行过程中易出现振动、变形，甚至导致密封失效；直径过小、圈数过多，会导致通道内流体流速不均，局部压力过高，加剧换热面结垢与腐蚀，缩短设备使用寿命。
此外，尺寸设计还需适配介质工况：对于高粘度、易结垢的流体，需选用大直径、宽板宽、少圈数的组合，增大通道空间，提高流体流速，利用高速流体的冲刷作用减少污垢沉积，降低污垢热阻；对于低粘度、较高流速的流体，可选用小直径、多圈数、适中板宽的组合，增强流体扰动，提升换热效率。同时，结合GB/T 28712.5‑2023标准，确保尺寸设计符合公称压力（不大于3.0MPa）、公称直径（不大于2500mm）的要求，保障设备在较严苛工况下的稳定运行。
四、尺寸优化设计的原则与实践建议
结合上述分析，螺旋体核心尺寸的优化设计，核心是实现“换热面积、换热效率、流动阻力、结构稳定性”的四维平衡，具体可遵循以下原则与实践建议：
1.先定换热面积需求，再反推核心尺寸：根据实际换热量、流体温度差，结合传热系数要求，计算所需的zui小换热面积，再结合安装空间约束，初步确定螺旋体直径、板宽、卷制圈数的范围，避免盲目加大尺寸导致成本与能耗上升。
2.优先保障流体流动流畅性：阻力控制是尺寸设计的重要约束，需确保流体在通道内的流速处于相对合理范围（液体流速≥1m/s），避免出现滞留、涡流等现象，同时结合流体物性，调整直径与圈数，平衡换热效率与阻力。
3.兼顾制造可行性与经济性：尺寸设计需符合现行行业标准，避免过度追求较大换热面积而采用超宽板宽、过多圈数，导致制造难度增加、材料损耗上升；优先选用标准化尺寸，实现设备的标准化、系列化生产，降低制造与维护成本。
4.适配介质工况与使用场景：针对不同介质（高粘度/低粘度、易结垢/清洁）、不同场景（空间受限/空间充足、低能耗/高效率），灵活调整尺寸组合。例如，空间受限的小型设备，优先选用小直径、宽板宽、少圈数的组合；大型炼化项目，可选用大直径、适中板宽、多圈数的组合，兼顾换热需求与结构稳定性。
五、结语
螺旋体的直径、板宽、卷制圈数，作为决定换热面积的核心尺寸，其相互作用直接影响螺旋式换热器的换热效率、运行能耗与稳定性。三者并非孤立存在，而是需要根据换热需求、流体工况、安装空间与制造经济性，进行协同优化设计——既不能单纯追求更大换热面积而忽视阻力与结构稳定性，也不能为降低能耗而牺牲换热效率。
随着工业生产向大型化、节能化、精细化发展，螺旋式换热器的尺寸设计将更加注重精准适配与高效协同。未来，结合数值模拟技术与行业标准的不断更新，可进一步优化核心尺寸组合，实现换热性能与运行经济性的相对较好状态，推动螺旋式换热器在化工、能源、医药、冶金等领域的更广泛应用，为工业节能降耗与绿色发展提供支撑。
