螺旋板换热器与管壳式换热器全面对比：如何根据工况正确选型？

在化工、能源、暖通、制冷等工业换热领域，螺旋板换热器与管壳式换热器是应用较为广泛的两种主流设备。二者结构原理、性能特点、适用场景差异显著，选型直接影响换热效率、运行稳定性、维护成本与投资回报。本文从核心结构、性能参数、优缺点、适用工况、选型要点五大维度全面对比，为工程设计与设备选型提供精准参考。

一、核心结构与工作原理对比

1. 管壳式换热器（传统主流）

• 结构：圆筒形壳体内装平行管束，流体分为管程、壳程两路——一种流体在管内流动（管程），另一种在管外壳体与管束间流动（壳程），通过管壁传递热量。

• 原理：依靠管束壁面实现冷热流体间的热交换，折流板引导壳程流体反复横向冲刷管束，强化传热。

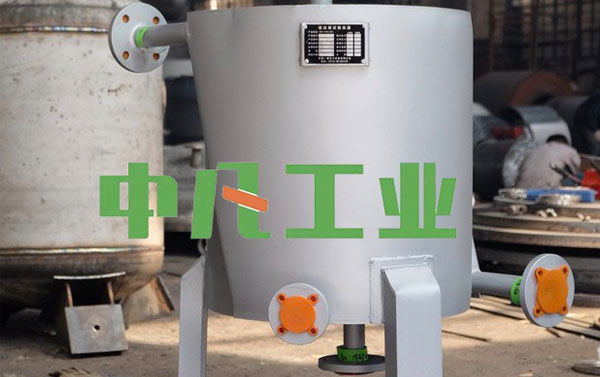

2. 螺旋板换热器（新型高效）

• 结构：钢板卷制后两端密封，冷热流体分别在两条螺旋通道内流动，通道间距由定距柱控制，分为可拆式、不可拆式两类。

• 原理：流体沿螺旋通道做螺旋流动，形成全逆流换热，流动中产生湍流效应，同时螺旋流对壁面形成自冲刷，减少结垢。

二、核心性能参数全面对比

三、优缺点深度解析

（一）螺旋板换热器

1. 高效换热：全逆流+强湍流，换热系数高，小体积实现大换热量，节省空间。

2. 抗堵自洁：螺旋单通道无死区，流体自冲刷壁面，大幅降低结垢、堵塞概率，减少清洗频次。

3. 适配复杂介质：可处理泥浆、污水、粘稠液、含颗粒、易结晶介质，适用范围广。

4. 温差小：全逆流流动，zui小传热温差可达1~2℃，适合低温差、余热回收场景。

5. 耐腐蚀均匀：钢板材质统一，流场均匀，无局部腐蚀、管束振动问题，寿命更长。

1. 承压耐温有限：不适合超高压（>3MPa）、超高温（>350℃）工况。

2. 面积上限低：大型化受限，超大换热面积场景无法替代管壳式。

3. 维修难度大：不可拆式内部泄漏、堵塞后无法修复，只能整体更换。

4. 成本偏高：小批量、非标设计时，制造成本高于同规格管壳式。

（二）管壳式换热器

1. 耐高温高压：适配极端工况，是高温、高压、超高压工况的首选。

2. 大型化能力强：可满足大型化工、炼油、电站等超大换热面积需求。

3. 技术成熟可靠：设计、制造、检验标准完善，运行稳定、故障率低。

4. 维护便捷：可拆管束、抽芯清洗、机械维修、更换部件，降低停机成本。

5. 材质适配广：管束、壳体可选用不同材质（碳钢、不锈钢、钛合金、哈氏合金等），适配强腐蚀介质。

1. 换热效率低：壳程湍流弱、死区多，相同换热量下体积大、耗材多。

2. 易结垢堵塞：清洁介质外，脏污、粘稠介质易结垢，需频繁清洗。

3. 压力损失大：折流板导致流阻大，泵耗能耗高。

4. 局部腐蚀严重：管束振动、流场不均，易出现点蚀、缝隙腐蚀，缩短寿命。

四、适用工况精准划分

优先选用螺旋板换热器的场景

1. 介质特性：含固体颗粒、泥浆、污水、粘稠液（如油浆、树脂、泥浆）、易结晶、易结垢介质。

2. 工况参数：中低压（≤1.6MPa）、中低温（≤300℃）、低温差换热、余热回收、小温差换热场景。

3. 空间约束：装置空间有限，要求设备紧凑、占地面积小的工况。

4. 维护需求：介质易结垢，希望减少清洗频次、降低维护成本的场景。

5. 行业场景：化工、环保、污水处理、食品、医药、暖通、轻工等中小型换热装置。

优先选用管壳式换热器的场景

1. 工况参数：高压（>1.6MPa）、超高压（>10MPa）、高温（>350℃）、超高温工况。

2. 规模需求：大型、超大型换热装置，换热面积>500㎡，如炼油、大型化工、电站、核电。

3. 介质特性：清洁、低粘度、无杂质、腐蚀性极强（需特殊材质管束）的介质。

4. 可靠性要求：长周期连续运行、维护条件有限、要求设备高可靠性的场景。

5. 行业场景：石油化工、煤化工、电力、冶金、大型能源装置等传统重工业。

五、工况选型核心要点（实操指南）

1. 按压力温度选型（硬性约束）

• 压力>3MPa 或 温度>350℃：必选管壳式，螺旋板承压耐温无法满足。

• 压力≤1.6MPa、温度≤300℃：优先螺旋板，兼顾效率与 compactness。

• 1.6MPa<压力≤3MPa、300℃<温度≤350℃：需特殊设计螺旋板，或选管壳式更稳妥。

2. 按介质特性选型（关键因素）

• 清洁、低粘度、无杂质（如水、蒸汽、洁净油品）：管壳式、螺旋板均可，按规模与空间选。

• 脏污、含颗粒、粘稠、易结晶（如污水、泥浆、糖浆、油浆）：必选螺旋板，避免堵塞、减少清洗。

• 强腐蚀性介质：管壳式（管束选特种合金）更适配；螺旋板可选耐腐蚀钢板，但成本偏高。

3. 按换热规模与空间选型

• 换热面积>500㎡、大型装置：必选管壳式，螺旋板大型化受限。

• 换热面积≤500㎡、空间有限：优先螺旋板，体积小、安装灵活。

4. 按维护与成本选型

• 维护成本敏感、介质易结垢：选螺旋板，减少清洗、降低停机损失。

• 长周期运行、需频繁检修：选管壳式，维修便捷、部件可更换。

• 投资成本优先：小面积选螺旋板（效率高、省耗材）；大面积选管壳式（大型化成本低）。

六、总结与选型建议

• 螺旋板换热器是中低压、复杂介质、紧凑空间、中小规模工况的高效选择，以“高效、抗堵、紧凑”为核心优势。

• 管壳式换热器是高温高压、大规模、高可靠、传统重工业工况的标准配置，以“稳定、适配极端工况、易维护”为核心优势。
