螺旋板式换热器是一种高效紧凑型换热设备，区别于管壳式、板式换热器的常规结构，其依托独特的螺旋卷曲流道、全逆流换热模式，实现了强化传热、低阻防堵、结构紧凑的综合优势，广泛应用于化工、石油、暖通、制药、污水处理等诸多领域。流道结构是其性能的核心载体，换热原理是其高效运行的底层逻辑，深入剖析二者的耦合关系，对设备选型、工况适配、节能优化及故障运维具有重要的工程价值。

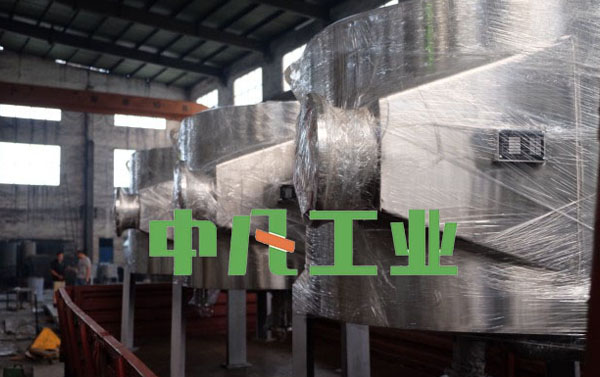

一、核心整体结构组成
螺旋板式换热器的整体结构简洁且集成度高，核心由换热主体、支撑定位结构、密封结构、进出口接管及壳体封头五部分组成，所有结构均围绕螺旋流道的稳定、高效运行设计，各部件协同保障换热效果与设备安全性。
换热主体为两张高精度金属薄板（碳钢、不锈钢、钛材等），经数控卷板设备同心卷曲，形成两组相互独立、截面均匀的螺旋环形流道，彻底杜绝冷热流体串流混合风险。板间均匀焊接定距柱，既是流道间距的定位构件，也是承压支撑构件，可有效抵抗流体压力冲击，防止板体变形塌陷，同时能扰动流体流动状态。常规流道间距控制在8-30mm，可根据介质流量、杂质含量、压力降需求灵活调整，兼顾流通性与传热效率。
设备两侧设置密封结构，根据型号分为全焊接密封与可拆卸密封两种形式，适配高压、高温、易清洗等不同工况。壳体采用闭环圆形结构，受力均匀、结构强度高，相较于方形换热设备，可有效降低运行形变与应力损耗。进出口接管多采用切向布置设计，大幅减小流体进入流道的局部阻力，避免涡流死区与杂质堆积，提升介质流通稳定性。此外，设备配备回转支座，可实现立式、卧式灵活安装，适配不同场地工况。
二、流道结构分类与核心特性
螺旋流道是设备的核心创新结构，完全区别于传统直管、平直板流道，其环形卷曲结构、独立双通道布局，决定了设备的传热特性与运行优势。根据结构形式、密封方式与流通特性，可分为三类主流结构，适配不同工业场景。
（一）双通道对称流道结构
这是***基础、应用***广泛的结构形式，由两张同等规格金属板卷曲形成两条完全独立、对称分布的螺旋流道，冷热流体各占一条通道，互不干扰。两条流道间距一致、流通截面均匀，流体在通道内连续回旋流动，流动路径长度远大于同体积板式换热器，有效延长换热时长。该结构流道阻力均衡、换热均匀，适用于清水、油品、常规气体等洁净介质的换热工况。
（二）非对称宽窄流道结构
针对冷热介质流量、洁净度差异较大的工况，可采用宽窄非对称流道设计，两条流道设置不同间距，适配不同介质特性。窄流道适配洁净、小流量介质，可提升流体流速、强化湍流换热效果；宽流道适配含杂质、高粘度、大流量介质，有效防止堵塞、降低运行压力损耗。这种差异化设计解决了传统对称流道无法适配工况差异化的痛点，在污水处理、粘稠化工介质换热场景中应用广泛。
（三）单密封与双密封流道结构
按密封形式可分为单侧封闭、双侧封闭流道结构。单侧封闭结构为单通道密封、另一通道敞开，结构简单、拆装便捷，便于日常清洗维护，适用于低压、常温工况；双侧全焊接密封结构，两条流道完全封闭，承压能力强、密封性极佳，可适配高温、高压、易燃易爆、腐蚀性介质的严苛工况，无介质泄漏风险。
三、核心换热原理深度剖析
螺旋板式换热器的高效换热性能，源于全逆流流动机制、湍流强化传热、长路径换热、均温传热四大核心原理的协同作用，突破了传统换热器换热温差小、传热效率低、存在换热死角的短板。
（一）纯全逆流换热机制，***大化换热温差
逆流换热是提升热交换效率的核心基础，螺旋流道的特殊布局实现了100%纯逆流换热。设备运行时，一种流体从中心进口流入，沿螺旋通道由内向外回旋流动，从周边出口排出；另一种流体从周边切向进口流入，沿螺旋通道由外向内汇聚流动，从中心出口排出。两种冷热流体全程逆向平行流动，进出口温差始终保持***大化状态，不存在顺流换热的末端温差趋近于零的问题。即便两种介质温差极小，也能实现稳定高效的热量传递，大幅提升能源利用率，这也是其适配小温差换热工况的核心原因。
（二）螺旋湍流强化，消除层流换热死角
传统板式、管壳式换热器在低流速工况下易形成流体层流，贴近换热壁面的流体流速极低，形成静态边界层，严重阻碍热量传递。而螺旋环形流道的连续曲率变化，结合板间定距柱的扰动作用，使流体在极低流速下即可突破层流状态，持续形成高强度湍流。流体在回旋流动过程中不断产生径向扰动、漩涡与二次环流，彻底冲刷换热板壁，大幅减薄甚至消除传热边界层，显著降低壁面热阻。同时，湍流扰动可有效抑制污垢沉积，实现自清洗效果，长期运行换热效率衰减极小。
（三）超长流通路径，延长换热时长
同等设备体积下，螺旋卷曲结构极大延长了流体流通路径，相较于直管式换热器，有效换热路径可提升2-3倍。流体在通道内缓慢、充分回旋换热，与金属换热板壁保持长时间、大面积接触，热量传递更充分彻底。同时，紧凑的螺旋布局大幅提升单位体积传热面积，设备体积仅为同换热功率管壳式换热器的1/3-1/2，实现了小型化、高效化的结构优势。
（四）整体均温传热，规避热应力损耗
螺旋换热板为整体连续卷曲结构，无拼接缝隙，换热壁面温度分布均匀，不存在局部高温、低温集中区域。冷热流体沿整个螺旋壁面同步进行热量交换，传热密度均匀，设备整体热应力分布均衡，有效避免了传统换热器因局部温差过大导致的形变、开裂、泄漏等问题，提升设备运行稳定性与使用寿命。
四、流道结构与换热性能的耦合优势
独特的流道结构赋予了设备区别于传统换热器的核心性能优势，结构与换热原理深度耦合，形成了高效、节能、耐用、适配性强的综合特性。
一是换热效率极高。全逆流+强制湍流的双重作用，使传热系数大幅提升，常规工况下传热系数可达管壳式换热器的2-4倍，小温差换热优势尤为突出。二是防堵性能优异。大曲率螺旋流道无死角、无盲区，切向进液结构配合湍流自清洗作用，杂质不易沉积，可适配含颗粒、粘稠、易结垢介质。三是阻力可控、能耗低。流道截面均匀、进液阻力小，合理的流道间距设计可平衡换热效率与压力损耗，运行泵耗更低。四是承压稳定、安全性高。定距柱均匀支撑+整体螺旋闭环结构，板体刚性强，可承受较高介质压力，全焊接结构适配严苛工况。五是运维便捷。可拆卸式结构可快速打开流道，完成内壁清洗与检修，解决了传统板式换热器易堵塞、难清洗的痛点。
五、工程应用适配要点
基于流道结构与换热原理的特性，设备应用需结合工况精准选型，才能***大化发挥其性能优势。洁净介质、小温差换热、紧凑型场地优先选用对称流道机型；含杂质、高粘度、流量差异大的介质，适配非对称宽窄流道结构；高温、高压、易燃易爆介质必须选用全封闭焊接结构；低流速、高精度温控工况，可依托其湍流强化、全逆流优势实现精准换热。同时，需根据介质特性合理设定流道间距，间距过小易堵塞，过大则会降低湍流强度、影响换热效率。
六、结语
螺旋板式换热器的核心竞争力，源于螺旋流道结构的创新性设计与逆流湍流换热原理的深度融合。环形独立双通道布局构建了稳定的换热空间，定距柱与曲率结构实现了流体状态的主动调控，全逆流湍流机制从根本上突破了传统换热设备的效率瓶颈。相较于传统换热器，其高效节能、防堵耐用、结构紧凑、适配性广的优势，使其在工业换热领域具备不可替代的应用价值。深入掌握其流道结构特性与换热机理，能够为设备选型优化、工艺改造、节能降耗提供坚实的理论支撑，助力工业换热系统高效、稳定、低成本运行。
-
