高温高浊介质环境下螺旋板式换热器成套应用方案

管壳式换热器壳程存在大量流动死角，杂质沉降堆积、管束缠绕纤维；可拆卸板式换热器依靠橡胶垫片密封，耐温上限普遍低于 180℃，高温工况易老化渗漏；而螺旋板式换热器依靠单一连续螺旋流道、全焊接密封、强湍流自清洁、逆流高效换热四大核心优势，成为高温高浊介质换热的优选设备。本文从工况痛点、设备定制结构、系统配套、运维清洗、行业落地案例完整阐述成套应用方案。

二、高温高浊介质工况核心痛点分析

（一）高温带来的设备失效风险

1. 热应力变形：冷热介质温差超 80℃时，板片、焊缝产生巨大热胀差，垫片密封设备极易渗漏；常规碳钢高温氧化起皮，介质含氯离子时高温加速点蚀穿孔。

2. 介质物性恶化：高温下无机盐溶解度下降，极易析出结晶垢；有机介质高温裂解生成焦泥，粘附换热面形成致密隔热层。

3. 密封失效：橡胶、四氟垫片长期 200℃以上运行快速老化、硬化，无法长期稳定密封。

（二）高浊介质带来的堵塞与换热衰减问题

1. 杂质沉积堵塞：悬浮物、纤维、硬质颗粒在低速区域堆积，缩小流通截面，系统压差持续升高，流量下降、换热能力大幅降低。

2. 结垢隔热：泥沙、盐垢、焦泥附着板面，传热热阻成倍上升，能耗增加 30% 以上。

3. 局部磨损：硬质颗粒高速冲刷板片，长期运行造成板面减薄、焊缝冲蚀渗漏。

（三）传统换热器适配短板

1. 管壳式：多管束分流、存在死角，纤维缠绕折流板，清管难度大，占地庞大、换热效率低；

2. 垫片板式：耐温不足，无宽流道可选，细小颗粒直接卡滞板片间隙；

3. 列管套管式：清洗只能单侧疏通，浊介质侧积垢无法彻底清理。

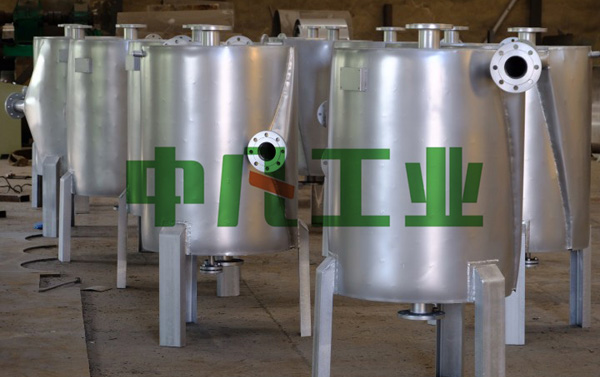

三、适配高温高浊工况的螺旋板式换热器定制结构方案

（一）主体密封结构：全焊接无垫片设计，适配高温

（二）流道定制：宽通道无缠绕结构，解决高浊堵塞

1. 通道间距选型标准 介质***大颗粒粒径为 D，流道间隙≥2～3 倍 D；常规高浊污水、污泥、造纸黑液选用 10～20mm 宽流道；含硬质矿渣、大颗粒浆料选用 20～30mm 超大自由流道，取消密集定距柱，仅保留少量定位隔条，消除纤维缠绕点。

2. 单一流道无分流设计 冷热介质各自拥有一条连续螺旋通道，无分流隔板、无死区，流体全程保持稳定流速；局部轻微积垢后流通截面缩小，流速自动提升形成自冲刷，持续剥离松散沉积物，实现被动防堵。

3. 流道内壁光滑处理 板片采用数控折弯成型，焊缝打磨抛光，无毛刺、凸起，减少杂质附着基底；进出口接管通径与流道宽度一致，避免入口节流造成颗粒堆积。

（三）耐高温耐磨防腐材质匹配方案

1. 中性高温污水、低浊污泥（≤250℃）：304 不锈钢板，板厚 4～6mm，提升抗冲刷耐磨性能；

2. 含氯离子、弱酸碱高温浆料（≤300℃）：316L/2205 双相不锈钢，耐高温点蚀；

3. 强腐蚀高温化工介质（≤350℃）：钛材、哈氏合金板；

4. 硬质矿浆、高磨损介质：板面喷涂耐磨防腐涂层，延长使用寿命。

（四）便于清洗维护的可拆配套结构

1. 两端可拆卸平盖：大口径法兰螺栓连接，拆开后整个螺旋流道完全敞开，可直接高压水枪深入冲洗每一段通道；

2. 预留多组清洗接口：冷热侧进出口增设冲洗、排污、CIP 循环接口，支持在线循环化学清洗，无需整机拆解；

3. 倾斜安装支座：设备可倾斜 30°～45° 布置，停机排污时泥沙、沉积物依靠重力自流排出，减少残留淤积。

四、前端系统配套预处理方案（从源头降低浊度负荷）

1. 多级过滤装置 高温介质管路串联两级过滤器：一级粗过滤（5～10mm 滤网）拦截大颗粒、纤维絮团；二级精密自清洗过滤器（0.5～2mm 滤网）持续去除细小悬浮物，配备自动排污阀，在线排渣无需停机。

2. 旁路缓冲与沉降罐 含大量泥沙介质增设前置沉降缓冲罐，利用重力提前分离重质固体颗粒，上清液送入换热器，底部定期排泥。

3. 流量稳压控制 配套变频泵 + 压差联锁控制系统，稳定介质流速，保证流道内全程湍流状态，避免低流速层流造成杂质沉降；设定进出口压差预警值，压差超标自动开大流量冲洗。

五、分级运维清洗方案（适配高温高浊结垢特性）

（一）日常在线自清洁（轻度积垢，压差小幅上升）

（二）离线循环化学清洗（中度结垢，换热效率下降 15% 以上）

1. 油泥、有机物垢层：50～70℃碱性清洗剂循环 4～6h，皂化剥离有机附着物；

2. 无机盐、铁锈垢层：添加缓蚀剂的氨基磺酸稀酸循环 3～8h，溶解结晶硬垢； 清洗完成后大量清水中和漂洗，直至出水 pH 中性，打压试漏后投入运行。

（三）拆机高压水深度清洗（重度堵塞，压差超标 50%）

六、典型行业落地应用方案

（一）冶金高温矿浆余热回收

（二）造纸高温黑液冷却

（三）化工高温含盐废水余热利用

（四）市政污泥高温干化换热

七、方案综合优势对比（螺旋板 vs 传统换热器）

八、方案选型与设计关键控制要点

1. 温度余量：设计温度比介质***高运行温度上浮 50℃，预留工况波动余量；

2. 流道间隙：严格按照介质***大颗粒尺寸 2～3 倍设计，含纤维介质选用无定距柱自由流道；

3. 流速控制：浊介质侧流速不低于 0.8m/s，保证持续湍流自清洁；

4. 热应力补偿：冷热流体温差＞80℃必须配置膨胀节；

5. 系统配套：强制配套前置过滤、压差监测、在线冲洗接口，构建设备 + 系统一体化防堵体系；

6. 材质校核：同时兼顾耐高温、耐腐蚀、耐颗粒冲刷三重要求，避免单一材质短板。

九、结语
