立式与卧式螺旋板式换热器怎么选？工程选型判断指南
来源： 浏览量：4 发布时间：2026.09.16
螺旋板式换热器凭借强湍流、不易堵、换热效率高、结构紧凑的优势，广泛应用于焦化、石油化工、污水处理、余热回收等严苛工况。在实际工程选型中，多数用户***易困惑的核心问题，便是立式与卧式两种安装形式的取舍。
两种结构无绝对优劣，不存在通用***优款，只有工况适配与否的区别。立式、卧式的流道走向、介质流动形式、排污排渣能力、检修方式、压降特性完全不同，选错型号会直接出现积渣堵塞、冷凝效果差、积液残留、检修困难、能耗偏高等问题。本文结合工业现场实战经验，总结一套可直接落地的选型判断标准，帮助快速精准选型。
一、核心结构与运行原理差异
立式、卧式螺旋板式换热器的核心换热结构一致，均为双螺旋逆向流道设计，核心区别在于安装姿态、介质流动方向与重力作用方式，这也是所有选型差异的根源。

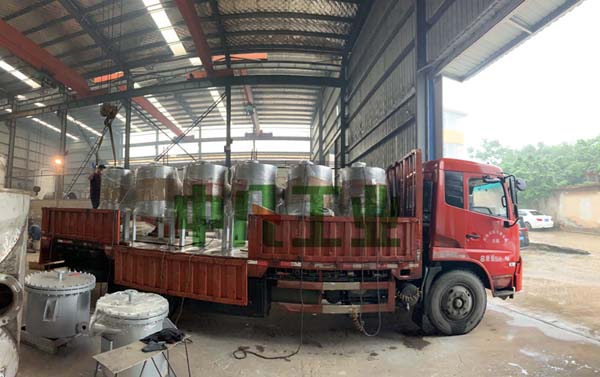

1. 立式螺旋板式换热器
设备垂直落地安装，螺旋流道呈竖直走向，介质沿竖直螺旋通道上下流动，重力与流道方向平行。整体重心稳定，端面密封面水平布置，介质可依靠重力完全自流排净，无死角残留，自带良好的自排污、自排气特性。
2. 卧式螺旋板式换热器
设备水平落地安装，螺旋流道横向布置，介质沿水平螺旋通道前后流动，重力垂直于流道方向。设备重心低、抗震性强，拆装检修空间充足，但水平流道底部易沉积细小杂质，停机后流道易残留积液，无法完全自排净。
二、五大核心选型判断标准（工程直接套用）
选型无需复杂测算，优先按照介质形态、工艺目的、洁净程度、检修需求、现场空间五个维度依次判断，即可精准锁定适配机型。
1. 按介质形态判断：气/汽相选立式，纯液相优先卧式
立式专属适配场景：含气、含汽、气液混合介质、冷凝工况
蒸汽冷凝、油气冷凝、荒煤气冷却、负压精馏冷凝、尾气降温等工况，必须选用立式结构。立式竖直流道可让气体向上顺畅流动、冷凝液向下重力自流，气液分离效果极佳，不会出现气堵、积液、换热面积空置的问题，且汽侧压降极低，完美适配真空、微负压冷凝工况。行业通用准则：所有冷凝类换热工艺，优先且建议唯一选用立式。
卧式专属适配场景：纯液-液换热工况
原油冷却、循环水换热、废水降温、油品加热等纯液相换热场景，卧式结构优势更突出。水平流道内液相介质分布均匀，湍流状态稳定，换热温差利用率高，无气相积聚问题，运行更平稳，是液液换热的常规优选机型。
2. 按介质洁净度判断：易沉积、含颗粒必选立式
含固、粘稠、易结垢、易沉积介质 → 立式
焦化废水、含尘荒煤气、重油、粘稠原油、含细小颗粒污水等介质，极易产生杂质沉积。立式设备依靠竖直流道+重力冲刷，搭配螺旋强湍流特性，可实现持续自清洗，杂质不易滞留，停机后可完全排净残液与沉渣，从根源减少堵塞、结垢问题，大幅降低清洗频次。
清洁、低粘度、无杂质介质 → 卧式
清水、干净循环水、轻质成品油等洁净介质，无沉积堵塞风险，卧式换热均匀性更好，运行稳定性更强，长期换热效率衰减极小。
3. 按工艺残留要求判断：需排空、无残留选立式
对于间歇生产、频繁启停、换季停工的生产线，设备需要定期排空介质、防止残留变质、冻堵、腐蚀，立式是唯一合适选择。立式设备无积液死角，停机后介质可完全自流排净，杜绝残留介质发霉、结焦、冻裂、腐蚀板片等隐患。
连续稳定运行、全年不停机、无需排空介质的生产线，可放心选用卧式设备。
4. 按检修维护需求判断：可拆检修选卧式，免维护选立式
卧式优势：检修拆装便捷
卧式螺旋板式换热器端面垂直布置，拆装端盖、内部清洗、疏通流道、检修密封件的操作空间充足，适配可拆式结构，适合需要定期开盖检修、深度清洗的工况。
立式优势：免维护、密封性更好
立式设备多为不可拆整体焊接结构，密封性能优异，无泄漏隐患，无需频繁检修，适合连续运行、无需开盖维护的工况；但设备高度较高，拆卸检修难度、成本高于卧式。
5. 按现场安装空间判断：层高不足选卧式，地面受限选立式
厂房层高偏低、顶部有管道遮挡 → 卧式：卧式设备占用高度小，仅需满足基础安装高度即可，适配低矮厂房、设备密集的老旧厂区改造场景。
地面空间狭小、设备密集、场地紧张 → 立式：立式设备占地面积极小，仅为卧式的1/3左右，大幅节省地面空间，适配新建紧凑化生产线、厂区空地不足的场景。
三、行业典型工况选型对照表（焦化/石油专用）
工艺工况 | 推荐机型 | 选型核心原因 |
|---|---|---|
荒煤气冷却、油气冷凝、塔顶冷凝 | 立式 | 气液分离顺畅、无积液、低压降、冷凝效果稳定 |
焦化废水、含颗粒污水换热 | 立式 | 重力自排污、防沉积、减少结垢堵塞 |
重油、高粘油品冷却/加热 | 立式 | 避免底部淤积、介质流通顺畅、自清洁性强 |
清水、循环水、轻质油液液换热 | 卧式 | 换热均匀、运行稳定、性价比高 |
需定期开盖检修、深度清洗工况 | 卧式（可拆式） | 拆装便捷、检修空间充足、维护成本低 |
间歇生产、冬季防冻、需排空介质工况 | 立式 | 无死角、可完全排净、杜绝冻堵残留 |
四、选型常见误区与避坑要点
误区1：冷凝工况选用卧式
卧式设备水平流道极易积聚冷凝液，导致气路受阻、压降飙升、换热面积失效，出现冷却效果差、设备频繁超负荷运行的问题，冷凝工况严禁选用卧式。
误区2：含颗粒、粘稠介质选用卧式
卧式流道底部易沉积杂质，长期运行会出现流道堵塞、换热效率快速衰减，需频繁停机清洗，严重影响生产连续性，此类工况优先立式。
误区3：忽略现场空间与检修条件
层高不足强行选立式会导致无法安装、检修困难；地面狭小强行选卧式会占用大量厂区空间，增加布局成本，选型必须兼顾工艺需求与现场客观条件。
五、选型快速总结口诀
为方便现场快速判断，总结简易选型口诀：汽凝含渣选立式，液净检修选卧式；排空防冻用立式，低矮厂房用卧式；地小层高上立式，频繁拆修上卧式。
六、结语
立式与卧式螺旋板式换热器的核心选型逻辑，本质是匹配介质特性、贴合工艺目的、适配现场条件。在焦化、石油化工严苛工况中，精准选型不仅能保障换热效率、稳定生产运行，更能大幅降低堵塞、腐蚀、运维成本，延长设备使用寿命。结合工况按需选型，才能***大化发挥螺旋板式换热器的节能、抗堵、高效核心优势。
-
