螺旋板式换热器由哪些核心部件构成？

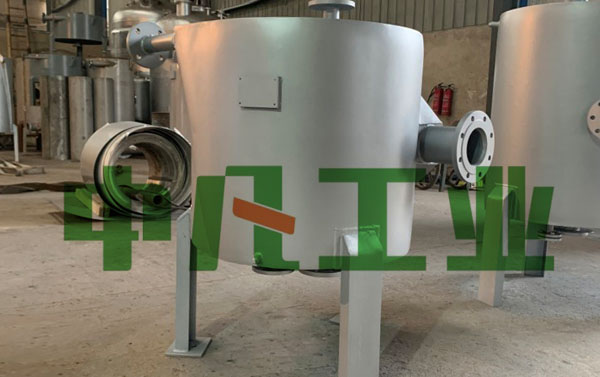

一、核心换热部件：决定换热效率的 “主体骨架”

螺旋板式换热器的核心功能依赖于特殊设计的换热结构，主要由螺旋板、定距柱、中心隔板三大部件构成，共同形成双螺旋流道，是实现冷热流体热量交换的关键：

1. 螺旋板（换热主体）

作为热量传递的核心载体，螺旋板通常采用不锈钢（304、316L）、碳钢（Q235-B）或钛合金等金属板材，厚度根据设计压力（0.6-2.5MPa）与温度（-40℃~400℃）选择，常规厚度为 2-6mm。板材经数控卷板机加工成连续的螺旋状，形成两个相互独立、呈同心圆分布的螺旋流道 —— 冷流体与热流体分别在两个流道内逆向流动（逆流换热），通过螺旋板壁进行热量传递。

根据流道设计差异，螺旋板可分为 “单流道型”（两板卷制，单冷单热流道）和 “多流道型”（多板卷制，多组流道并行），前者适用于中小流量换热，后者可通过增加流道数量提升换热面积（单台设备换热面积可达 100-300㎡）。

2. 定距柱（流道支撑件）

为避免螺旋板在压力作用下贴合、堵塞流道，需在螺旋板之间焊接定距柱—— 通常为圆柱形（直径 3-8mm）或方形金属件，材质与螺旋板一致，间距根据流道宽度（5-20mm）设置为 50-200mm。定距柱的核心作用有两点：一是维持流道均匀宽度，确保流体稳定流动；二是增强螺旋板的结构强度，防止其在高温高压下变形。

部分高效型换热器会采用 “异形定距柱”（如菱形、螺旋形），在支撑流道的同时扰动流体，破坏边界层，提升传热系数（较普通定距柱传热效率提高 10%-15%）。

3. 中心隔板（流道分隔件）

位于螺旋流道的圆心位置，中心隔板为圆形金属板（直径 100-300mm），与螺旋板焊接固定，将两个螺旋流道在中心处完全分隔，防止冷、热流体混合。中心隔板的边缘需与螺旋板紧密贴合，焊接处需进行气密性检测（如氦检漏），避免因密封不严导致流体串流，影响换热效果或造成介质污染（尤其适用于食品、医药等卫生级场景）。

二、辅助功能组件：保障设备运行的 “关键配套”

除核心换热结构外，螺旋板式换热器还需配备进出口接管、封头、支座等辅助组件，实现流体进出、设备固定与安全防护：

1. 进出口接管（流体通道）

接管分别设置在换热器的外壳侧面（或端面），与螺旋流道的两端连接，用于冷、热流体的进出。接管口径根据流量（通常按流速 1-3m/s 设计）选择，常规规格为 DN50-DN300，材质与螺旋板匹配（如不锈钢流道配不锈钢接管，碳钢流道配碳钢接管）。

为优化流体分布，接管入口处会设计 “导流结构”（如导流板、扩散段），避免流体直接冲击螺旋板，减少涡流损失；部分高温工况设备还会在接管处增设 “保温层接口”，便于后续包裹保温材料（如岩棉、聚氨酯），降低热量损耗。

2. 封头与外壳（防护与承压结构）

螺旋板组件外侧通常会包裹圆柱形外壳（材质与螺旋板一致，厚度 6-12mm），外壳两端通过法兰连接 “封头”（平封头或椭圆形封头），形成封闭的承压空间。外壳与封头的设计需满足设备额定压力要求，法兰密封面采用 “突面（RF）” 或 “凹凸面（MFM）”，配合石棉垫片、金属缠绕垫片等密封件，确保设备无泄漏。

对于负压工况（真空度≤0.095MPa）的换热器，外壳还需增设 “加强筋”，防止外壳因内外压差变形；卫生级场景（如乳制品换热）则采用 “无死角封头”，内壁抛光至 Ra≤0.8μm，避免介质残留。

3. 支座（设备固定件）

支座用于将换热器固定在地面或平台上，根据安装方式分为鞍式支座、耳式支座两种：鞍式支座（2-4 个）适用于卧式安装，通过螺栓与地面基础连接，可承受设备自重（含流体）与振动；耳式支座（4-6 个）适用于立式安装，焊接在外壳中部，便于设备垂直布置，节省占地面积。

支座材质通常为碳钢（Q235-B），表面做防腐处理（如喷漆、镀锌），与外壳的焊接处需进行强度校核，确保设备在运行过程中稳定无位移。

三、密封与安全结构：防范风险的 “防护屏障”

1. 密封结构（防泄漏关键）

除中心隔板与外壳法兰的密封外，螺旋流道的 “端面密封” 至关重要 —— 螺旋板两端（轴向端面）需焊接密封板（环形金属板），或采用 “填料密封”“机械密封” 结构，防止流体从流道端面泄漏。对于高压工况（≥1.6MPa），会采用 “双层密封” 设计：内层为焊接密封，外层为 O 型圈密封，双重保障防泄漏。

2. 排气与排液口（安全辅助）

为避免流体中的气体（如蒸汽、空气）积聚在流道顶部影响换热，或液体残留导致设备腐蚀，换热器顶部会设置排气口（DN15-DN50），底部设置排液口（同口径），通常配备截止阀或球阀，便于定期排气、排液。在低温工况下，排液口还可用于防止流道内介质冻结（如冬季停机时排空流体）。

3. 测温与测压接口（监控组件）

部分工业级换热器会在进出口接管或外壳上预留测温接口（PT100 传感器接口） 与测压接口（压力表接口），用于实时监测冷、热流体的进出口温度与压力，便于操作人员调节工况，确保设备在安全参数范围内运行。

四、结构类型差异：根据需求的 “定制化设计”

根据密封方式与应用场景，螺旋板式换热器的结构可分为 “可拆式” 与 “不可拆式” 两类：

•不可拆式：螺旋板、中心隔板、外壳之间全部焊接固定，结构紧凑、承压能力强（***高 2.5MPa），但无法拆开清洗，适用于介质清洁、无结垢的场景（如蒸汽 - 水换热）；

•可拆式：外壳与螺旋板组件采用法兰连接，可通过拆卸法兰打开设备，便于清洗流道（适用于易结垢介质，如盐水、污水换热），但承压能力较低（***高 1.6MPa），密封要求更严格。

螺旋板式换热器的结构设计围绕 “高效传热、稳定运行、安全可靠” 展开 —— 核心的螺旋流道通过逆流换热提升传热效率，定距柱与中心隔板保障流道稳定，辅助组件与密封结构则确保设备适配不同工况。其结构紧凑（相同换热面积下体积仅为管壳式换热器的 1/3-1/2）、传热系数高（较管壳式高 30%-50%）的优势，使其在化工、食品、冶金等领域的余热回收、冷凝冷却等场景中广泛应用。理解其结构组成，不仅能为设备选型提供依据，更能为后期维护与优化提供方向。
